Chaudière à granulés Hargassner et CESI à Saverdun

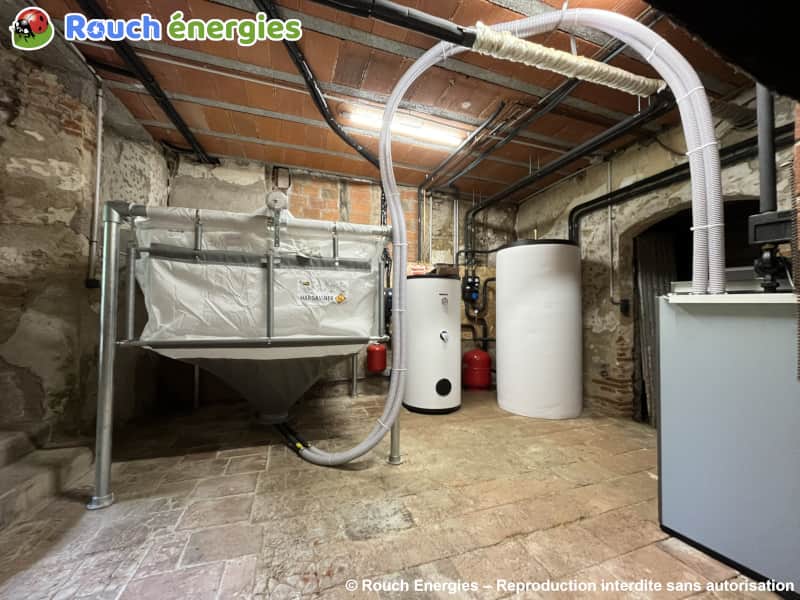

Chaudière à granulés de bois Nano-PK 45 kW de Hargassner, silo textile XXL et chauffe-eau solaire à Saverdun

Ici à Saverdun en Ariège, dans cette immense bâtisse traditionnelle magnifiquement restaurée, nous avons remplacé la chaudière gaz de nos clients par cette chaudière à granulés à alimentation automatique ultra compacte : NanoPK de Hargassner.
Nous lui avons adjoint un silo textile XXL, le Silo GWTS-Max. et un ballon tampon de 1000 litres.

Pour la production d'eau chaude sanitaire, nous avons installé un chauffe-eau solaire de la marque allemande OEG, dont les capteurs et le ballon sont garantis 10 ans.

Comme toujours avec le fabricant autrichien Hargassner, cette chaudière à granulés bénéficie d'une garantie totale de 7 ans, pièces - y compris sur les pièces d'usure - main d'œuvre et déplacement !

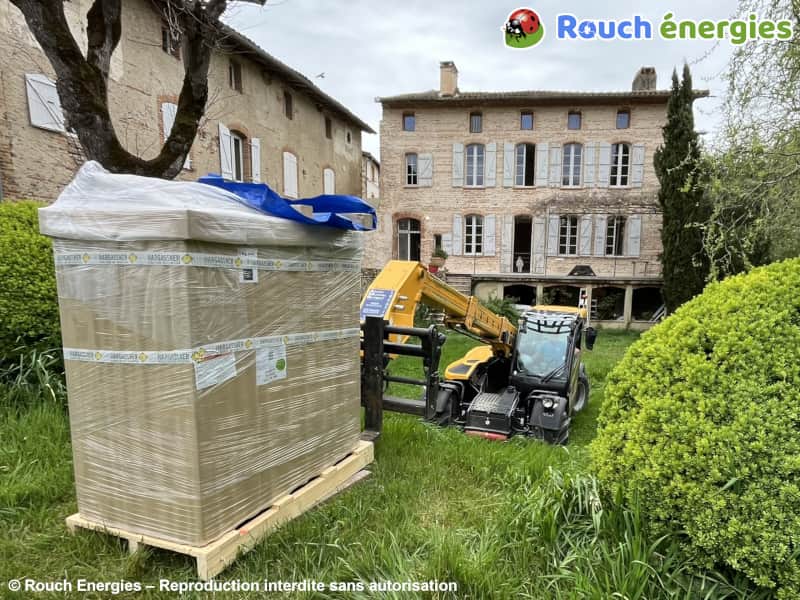

Livraison au chariot téléscopique

Bien que de petite taille, NanoPK 45 pèse quand même 580 kg. Ce chantier a donc dû démarrer par une livraison un peu spectaculaire, sur un terrain enherbé et en pente, la chaufferie n'étant accessible que par l'arrière du bâtiment.
Il en faut plus pour nous arrêter : un chariot élévateur téléscopique plus tard (et pas mal d'huile de coude), la chaudière rejoignait la chaufferie.

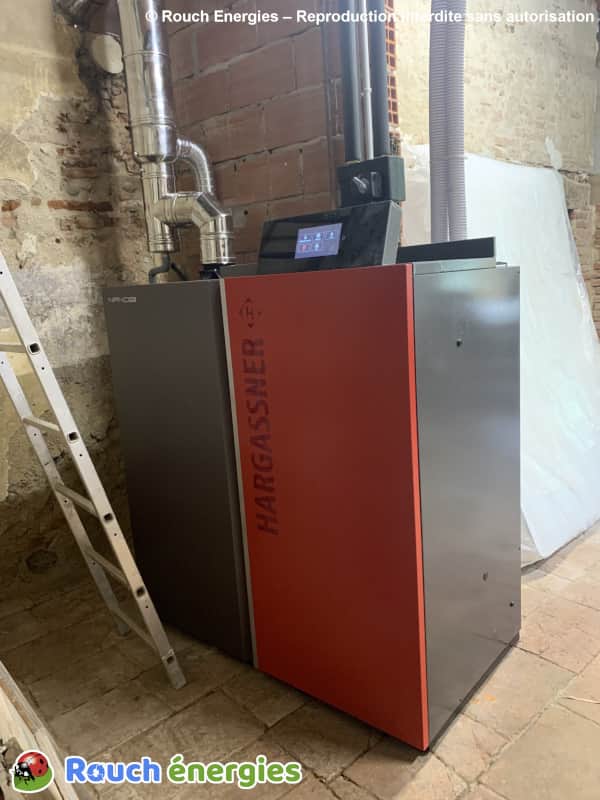

Nano PK de Hargassner, une des chaudières à granulés les plus fiables et modernes du marché

Hargassner fabrique en Autriche des chaudières biomasse depuis plus de 40 ans.
L'innovation et la fiabilité sont leurs maîtres mots, l'innovation technologique leur moteur.

Nano-PK existe en 3 gammes de puissance, mais c'est ici dans la tranche supérieure que nous avons choisi la Nano-PK 45 kW.
Ainsi, pour chauffer les 370 m² répartis sur les deux niveaux de cette grande bâtisse de briques restaurée, nous avons opté pour la Nano-PK 45 kW, en remplacement de la chaudière gaz.

Pour l'alimentation automatique en granulés de bois, nous préférons toujours les systèmes pneumatiques (par aspiration) aux solutions plus complexes et coûteuses à base de vis sans fin.
Nano-PK est conçue pour être couplée avec un système d'aspiration qui la relie à un silo, ici un silo textile.

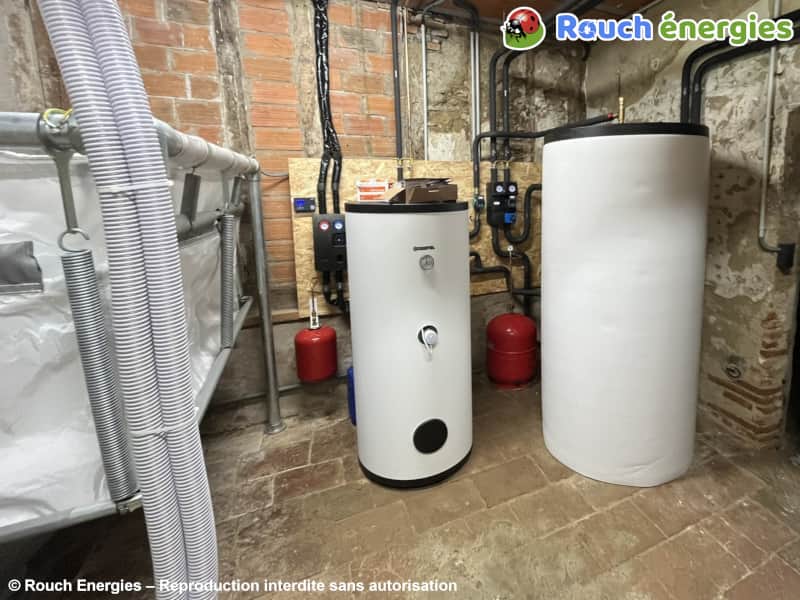

Pour garantir la modulation de puissance jusque dans les phases où le besoin de chauffage est très réduit ou intermittent, en fin de printemps et en début d'automne, nous avons couplé la chaudière à granulés avec un ballon tampon de 1 000 litres.

Enfin, pour assurer la production d'eau chaude sanitaire, nous avons tiré parti de l'excellente orientation du toit en installant un chauffe-eau solaire.

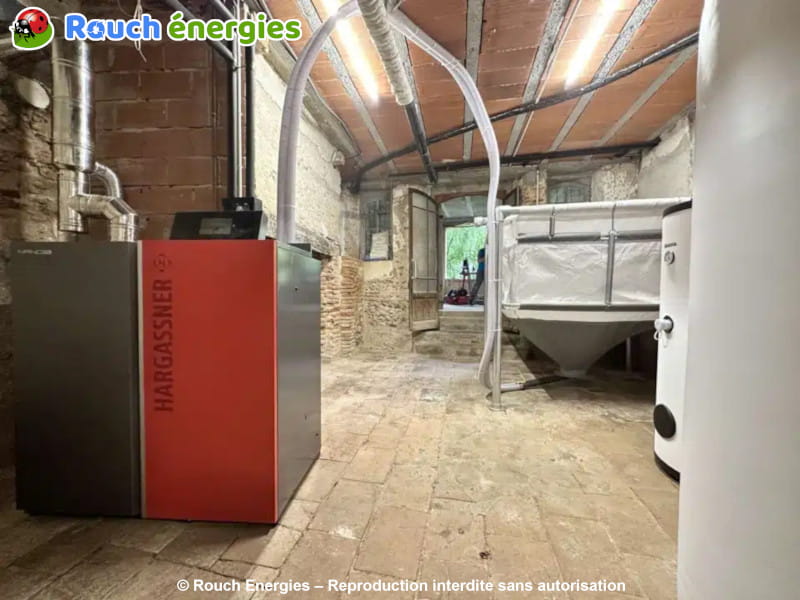

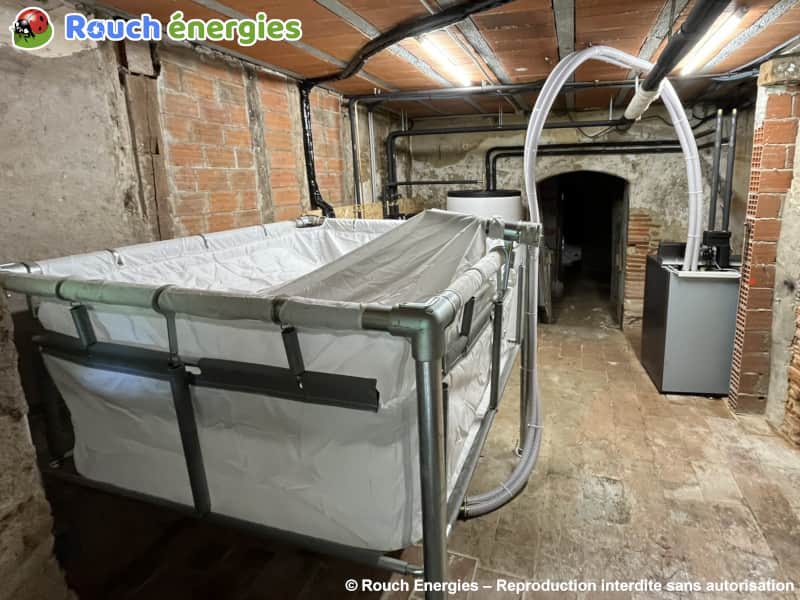

Silo GWTS-MAX

La chaudière à granulés Hargassner est reliée par un double tube d'aspiration / refoulement à un silo textile dont l'emprise au sol se limite à 2 m x 2 m, mais qui peut stocker jusqu'à 5 tonnes de granulés : un silo GWTS-MAX 200x200 XXL.

Sur ces photos prises pendant le chantier, le silo à granulés est encore vide, mais une fois plein, le fond souple à ressorts de traction se déploie jusqu'au sol sous le poids des granulés avec une forme à fond plat.
Au fur et à mesure qu'il se vide, le fond du silo remonte et reprend sa forme à quatre pentes, ce qui permet de le vider totalement.

Ce système pneumatique repose sur un fonctionnement simple, qui évite les coûts d'installation et de maintenance des solutions à base de vis sans fin : la chaudière aspire le granulé dont elle a besoin pour remplir son silo interne, à intervalle réguliers et en accord avec les heures prédéfinies (ce qui permet d'éviter les fonctionnements pendant les heures où on recherche le silence, surtout dans les configurations où la chaudière est installée dans l'espace de vie, puisque Nano-PK est si compacte qu'elle peut aller se loger jusque dans une buanderie ou une cuisine).
Le second tuyau permet de remplacer l'air aspiré par la chaudière, et évite ainsi au silo de se mettre en dépression.

Nouvelle régulation Touch 2.0

Nano-PK 38-65 kW bénéficie de la nouvelle régulation Touch 2.0.
Comme sa sœur aînée Lambda Touch Tronic, Touch 2.0 présente une interface simple et intuitive, sur un écran tactile ergonomique de 7 pouces en couleurs.
Elle permet de piloter à peu près tout, y compris en présence de plusieurs zones de chauffage.

Mais là où son aînée Touch'Tronic adapte en permanence la puissance de votre chaudière à granulés aux conditions météo extérieures, Touch 2.0 va plus loin : elle anticipe la météo grâce à une fonction météo intelligente.
En effet, une fois connectée à l'internet, la régulation Touch 2.0 de Hargassner anticipe la météo sur 3 jours et optimise ainsi le fonctionnement de votre chaudière à granulés.
Ce qui permet à la chaudière de fonctionner encore davantage dans la plage de puissance optimale, réduisant toujours plus votre consommation de granulés.

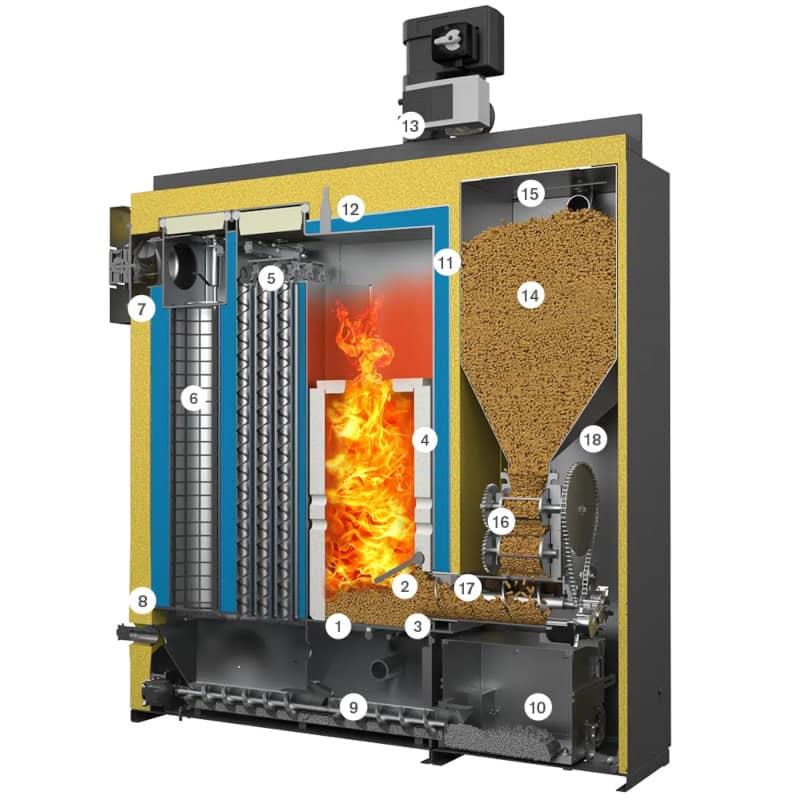

Conception interne de Nano-PK

01 Grille de décendrage - 02 Détecteur du niveau de combustible - 03 Allumeur automatique de 300 W - 04 Foyer intégralement en réfractaire haut température - 05 Turbulateurs avec dispositif de nettoyage automatique - 06 Electrofiltre eCleaner avec nettoyage automatique (en option) - 07 Extracteur de fumées - 08 Recyclage des gaz - 09 Vis de décendrage - 10 Cendrier - 11 Échangeur de chaleur - 12 Sonde lambda - 13 Groupe de recyclage (option) - 14 Réservoir de pellets - 15 Détecteur du niveau de combustible - 16 Double écluse rotative - 17 Vis d’entrée chaudière - 18 Turbine de transfert des granulés

Foyer entièrement en réfractaire haute température et Sonde Lambda avec reconnaissance du combustible

Le foyer haute performance est entièrement garni de réfractaires.
La chamotte est le matériau réfractaire le mieux adapté pour répondre aux exigences de température et de longévité du foyer.

Quelle que soit la puissance demandée, la sonde Lambda qui équipe Nano-PK définit exactement la quantité de granulés nécessaire, en fonction de leur qualité.
En modifiant le rapport air/bois, cette sonde garantit des rendements exceptionnels supérieurs à 95% avec de très faibles émissions, même à basse puissance.

Un rendement aussi élevé, c'est la garantie pour vous d'économiser de l'énergie et donc de l'argent.
Le chauffage au bois est un des responsables les plus pointés du doigt en matière de pollution de l'air aux particules fines : grâce à ses très faibles émissions, notamment mais pas exclusivement de particules fines, Nano-PK vous apporte la garantie que votre installation de chauffage à base de biomasse n'est pas une source de pollution de l'air !
Le granulé de bois issue de producteurs responsables étant une énergie neutre en carbone, vous faites ainsi le choix d'un système de chauffage non seulement économique, mais aussi complètement écologique.

Décendrage automatique

Nano-PK est équipée du décendrage automatique du foyer et du nettoyage automatique des turbulateurs qui évacue cendres et poussières vers le cendrier.
Les Nano-PK 38-65 sont équipées d'une vis de décendrage qui assure l'extraction mais aussi la compression des cendres dans le cendrier : cette fonctionnalité réduit la fréquence de vidage du cendrier... qui est déjà très faible compte tenu de l'excellente combustion découlant du haut rendement de cette chaudière. Toute l'énergie contenue dans vos granulés se tranforme en chaleur, pas en cendre.
Une fois le cendrier rempli, vous recevez une alerte sur l'application, vous rappelant qu'il est temps de vider le cendier.

En savoir plus sur Nano-PK 38-65 kW

Pour l'eau chaude sanitaire : un chauffe-eau solaire

Une des toitures de nos clients, celle juste à l'aplomb de la chaufferie, bénéficiant d'une excellente orientation, nous avons conseillé à nos clients de se tourner vers le soleil pour produire leur eau chaude avec un chauffe-eau solaire.

C'est donc un ensemble de 3 capteurs solaires, pour une surface totale de 7,6 m², et un ballon solaire de 400 litres, qui est adossé à la chaufferie bois pour la production d'ECS.
Le tout de marque OEG, avec une garantie de 10 ans tant sur les capteurs solaires que sur le ballon.

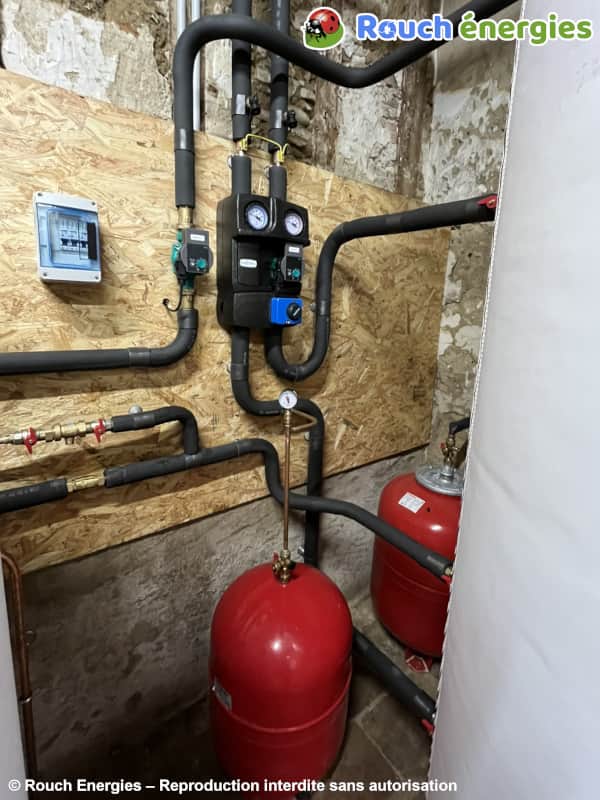

Aperçu de la panoplie hydraulique

Une chaudière à granulés vient avec une panoplie hydraulique relativement importante. Nano-PK en intègre d'usine une bonne partie.
On aperçoit ici les 160 litres prévus pour l'expansion, avec 2 vases de 80 litres.

En résumé

NANO-PK 45 KW
Plage de puissance: 13,5-47,7 kW
Rendement PCI à puissance nominale / partielle (30%) : 97 % / 95,8 %
Poids: 580 kg
Dimensions: H. 1350 x L. 1305 x P. 710 mm
Capacité du cendrier : 30 L
Classe efficacité énergétique: A++
ETAs : 85 %
Garantie totale de 7 ans pièces, main d'œuvre et déplacement

Silo GWTS-MAX 200x200 XXL
Dimensions : H. 195~250 x L. 200 x P. 200 cm
Capacité mini-maxi : 3,6 à 5,0 tonnes.

Chauffe-eau solaire OEG 4plus
Nombre de capteurs: 3
Surface de capteurs: 7,6 m²
Productivité de surface d'entrée du capteur n0a: 845 W/m²
Ballon: 400 litres
Garantie : 10 ans
