Les silos à granulés et les dispositifs de transfert du granulé
Vis sans fin ou transfert pneumatique, silo textile ou silo en dur ?
Une question récurrente chez ceux d'entre vous qui réfléchissent à une chaudière à granulés porte sur le stockage des granulés : où mettre le silo à granulés ? Quel type de silo faut-il choisir ? Combien de place ça prend ?
On croit souvent qu'il faut une place immense, alors qu'en fait un petit espace de 4 à 6 m² est suffisant pour une maison individuelle... même très grande. Cela suffit même souvent dans des bâtiments plus conséquents.
Voir la chaudière de 90 kW que nous avons installée dans un mouchoir de poche
La façon dont le granulé sera convoyé jusqu'à la chaudière détermine en grande partie le type de silo à retenir. Il faut donc avant toute chose comprendre les différents systèmes d'extraction et de transfert des granulés.
Voici une vidéo réalisée par Hargassner et un ensemble de schémas qui vous permettront de savoir tout ce que vous devez savoir sur les silos à granulés et les systèmes de transfert du granulé.
Une vidéo de 9mn sur le stockage et l'extraction des granulés
Hargasser France a réalisé et mis en ligne la vidéo suivante.
Les 3 premières minutes montrent les différents systèmes de stockage et de transfert des granulés à la chaudière.
Les 6 minutes suivantes montrent aussi le processus de combustion et le fonctionnement interne d'une chaudière à granulés Hargassner HSV, la chaudière basse température (mais le processus est très semblable sur la Classic haute température).
Publiée en 2012, cette vidéo n'intègre pas encore la nouvelle régulation Touch'Tronic à écran tactile.
Vidéo :
Les différents types de silo
Les différents types de silo
Pour assurer l'aliimentation automatique en granulés de votre chaudière, il existe différents types de silo à granulés, selon l'espace dont vous disposez et votre budget. En vous remettant votre devis, nous vous dirons également combien de granulés nous vous conseillons de stocker : idéalement 1,2 fois la consommation annuelle, ce qui permet un seul remplissage par an et ménage une petite marge de sécurité... dans les livres. Mais dans la réalité, et forts de notre expérience, nous recommandons plutôt de remplir le silo 2 fois par an qu'opter pour un silo trop grand où le granulé resterait stocké trop longtemps.
Le silo textile : notre préféré

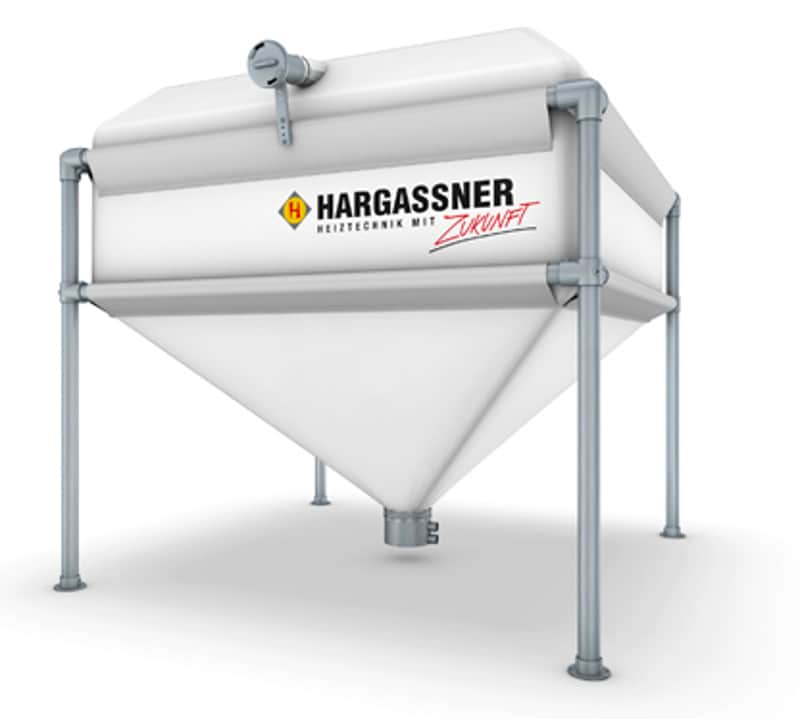

Le silo textile
C'est la solution la plus simple à mettre en œuvre, et celle qui garantit le mieux la conservation des granulés.

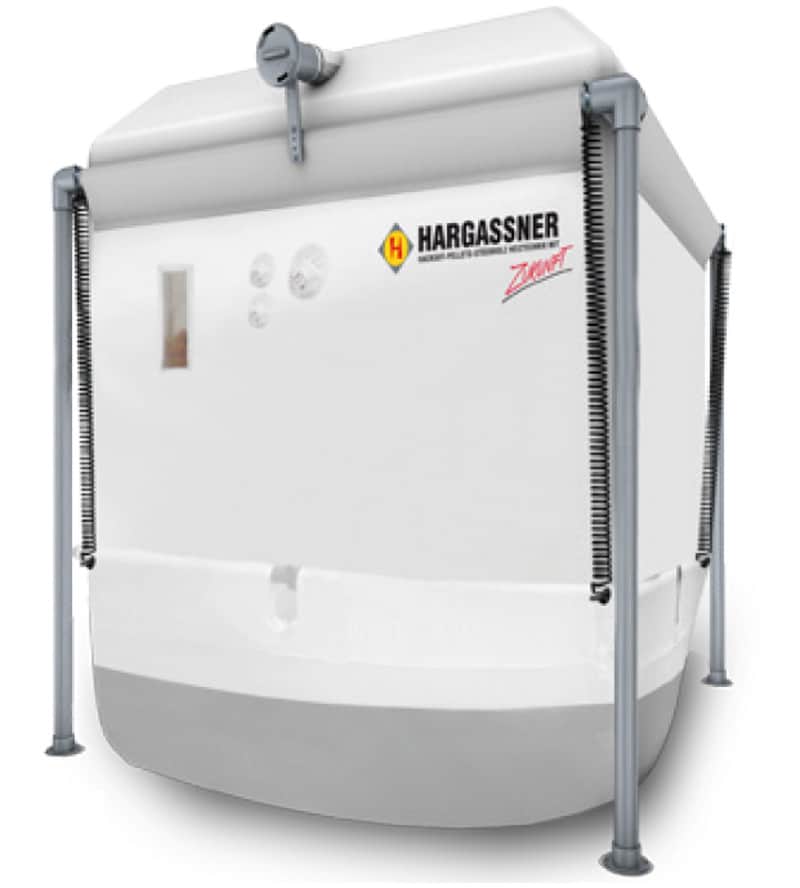

Le silo textile offre des capacités de stockage allant de 2,7 tonnes à 8 tonnes, pour un encombrement au sol de 4 m² à 6,6 m².
Il requiert une hauteur sous plafond de 1,95 m à 2,70 m selon les modèles.

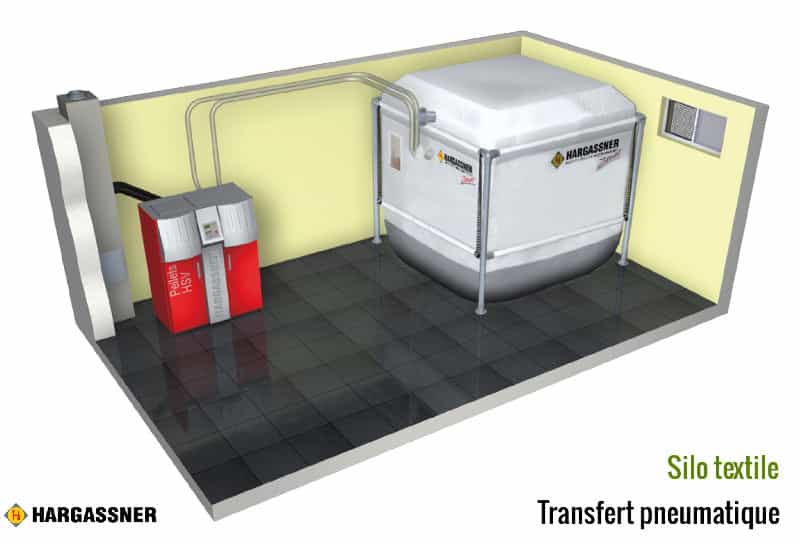

Un silo textile est forcément raccordé à la chaudière à granulés par un système de transfert pneumatique des granulés.
Le silo en dur
Le silo en dur

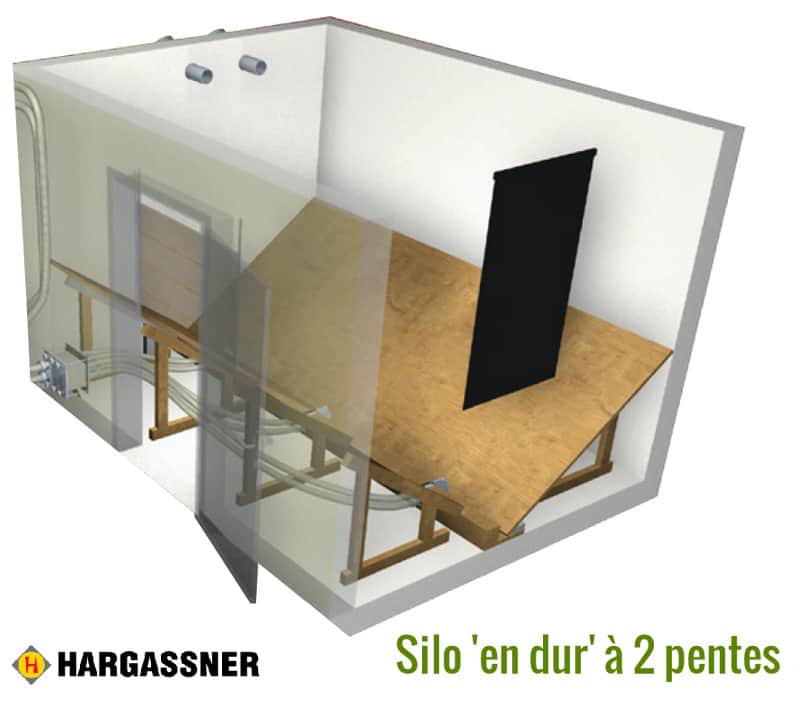

Quand l'espace disponible est plus long que large, et que ses dimensions s'adaptent mal à la forme carrée du silo textile, ou encore quand la quantité de granulés à stocker est largement supérieure à la capacité d'un silo prêt à poser, on peut envisager la construction d'un silo en dur. Il doit être parfaitement étanche afin de mettre le granulé à l'abri de l'humidité.

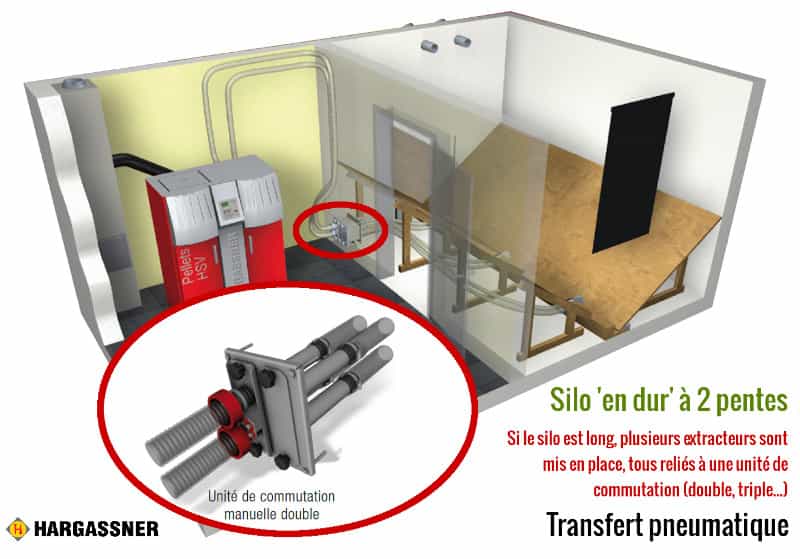

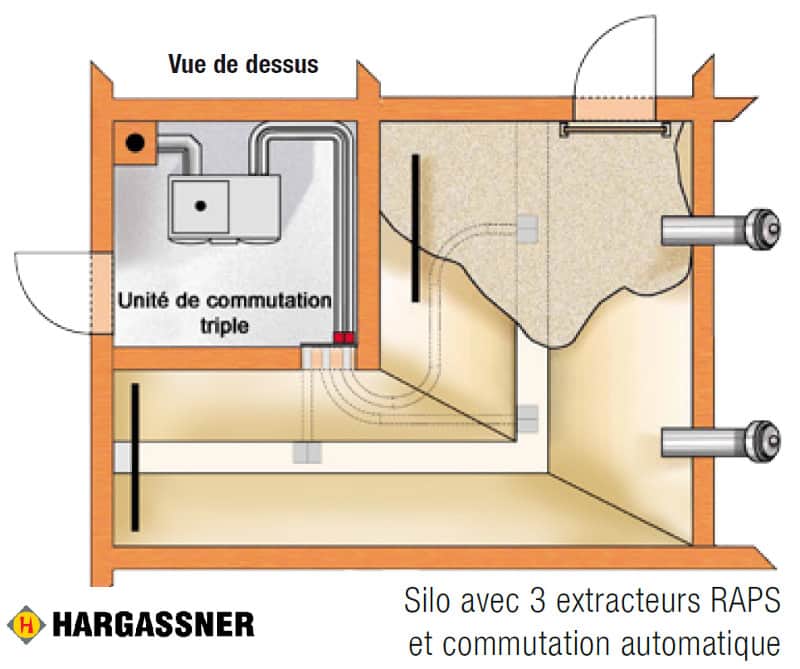

Il peut être construit pour épouser une forme complexe, tout est permis : charge à nous de bien concevoir le système d'extraction des granulés pour que votre silo puisse bien se vider, en l'équipant de commutateur pour que la chaudière s'alimente alternativement d'un côté du silo puis de l'autre.
En fonction de l'emplacement et de la forme du silo en dur, il peut être raccordé à la chaudière par une vis sans fin ou par un système de transfert pneumatique des granulés.
Le silo enterré
Le silo enterré

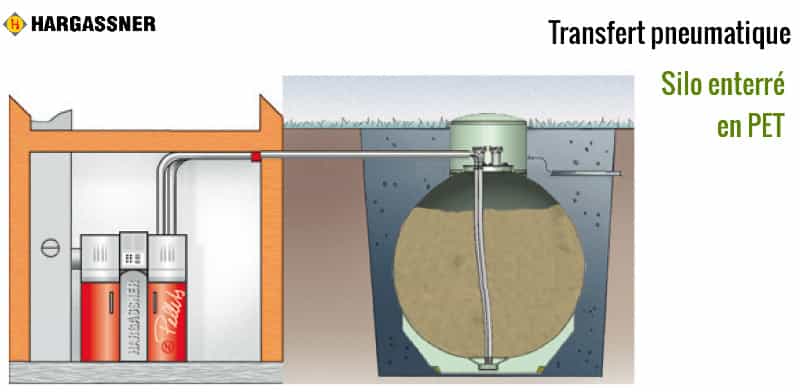

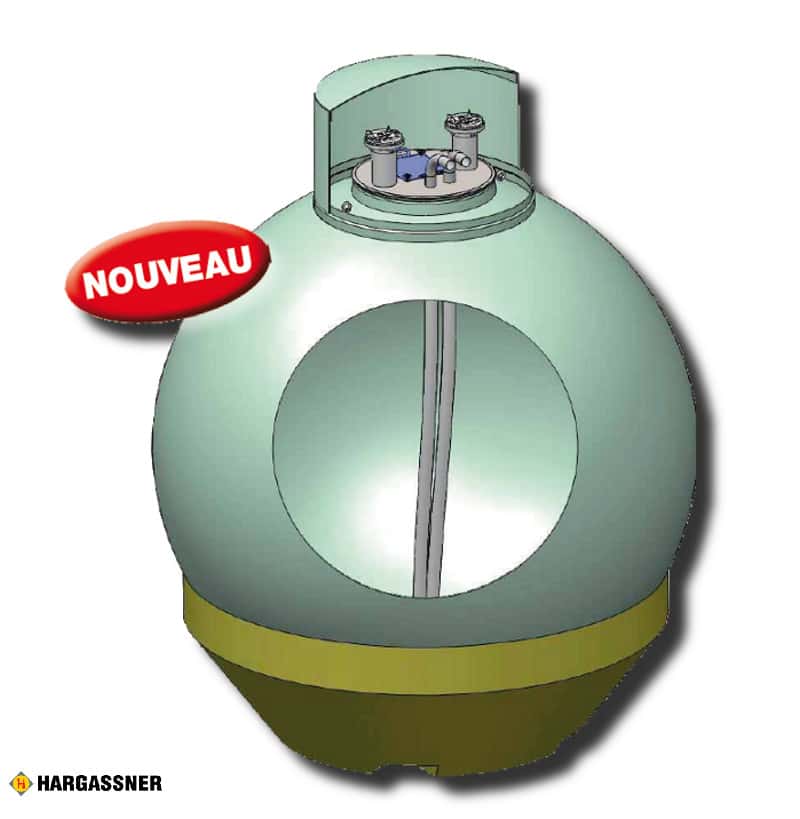

Le silo en PET à enterrer doit être raccordé à la chaudière par un système de transfert pneumatique des granulés. Il peut être enterré en lieu et place de l'ancienne cuve de propane par exemple.
Les mini-silo, une solution temporaire... ou pas
Le mini silo
En attendant que vous ayez la possibilité de vous équiper d'un silo qui vous donnera une vraie autonomie, vous pouvez opter pour un mini silo, dont la capacité est de 500 kg. Ceci ne peut cependant être qu'une solution temporaire, car elle vous oblige à un remplissage au sac, et non en vrac.
Le Nano Silo pour la NanoPK
Assorti en taille et en couleur à la nouvelle chaudière NanoPK, Hargassner propose ce silo de 220 kg de capacité qui peut s'accoler à la chaudière (à droite ou à gauche, au choix).
Cependant, rien ne vous empêche, bien entendu, d'équiper votre NanoPK d'un silo classique, en dur ou textile, pour accéder à la livraison des granulés en vrac par camion souffleur !
Le Nano Bag
Le Nano Bag est très compact : 1 m x 1,20 m au sol, pour une hauteur de 2,20 m, mais il propose tout de même une capacité d'une tonne, et permet, contrairement aux deux modèles précédents, la livraison du granulé en vrac par camion souffleur.
C'est un petit silo textile, équipé d'un raccord de soufflage, comme les grands !
Les emplacements possible pour le silo
Où placer le silo à granulés ?
Nous installons des chaudières à granulés Hargassner. Ce fabricant autrichien propose non seulement des chaudières à granulés hyper performantes, mais aussi une grande liberté dans l'implantation du silo à granulés : il peut être juste à côté de la chaudière, ou bien éloigné de 20 mètres, au même niveau, plus haut ou plus bas !
Il y a forcément une configuration qui conviendra à votre maison et à votre espace : le silo à granulés peut être installé directement dans la chaufferie, ou bien à l'étage dans un grenier si le sol est assez résistant, ou encore au sous-sol. Il peut aussi parfaitement être installé dans une annexe de la maison, tant que la distance à la chaudière est inférieure à 20 mètres.
Sinon, la chaudière à granulés elle-même peut être installée dans une annexe : dans ce cas la maison sera alimentée en chaleur par une canalisation souterraine isolée.
Les systèmes d'extraction et de transfert des granulés de bois
Les différents systèmes d'extraction des granulés et de transfert des granulés
Il existe deux façons de convoyer le granulé jusqu'à la chaudière à granulés :
Le transfert par aspiration ou transfert pneumatique, notre préféré

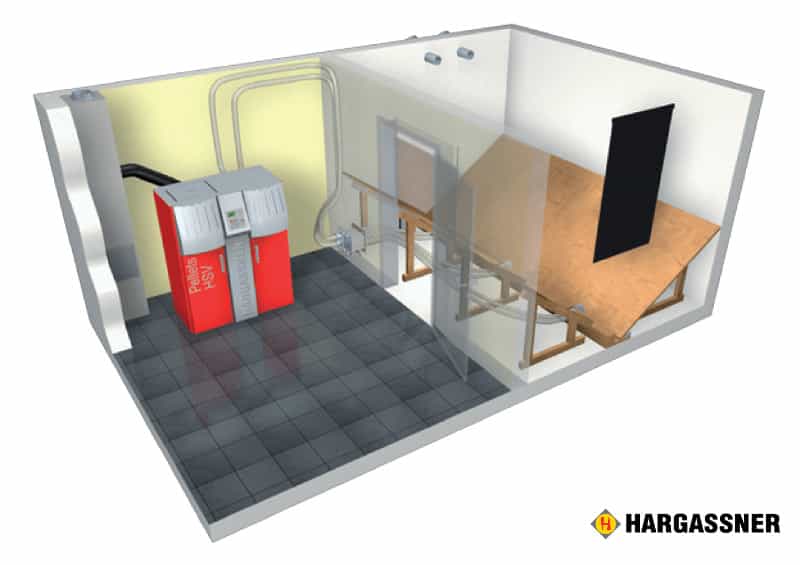

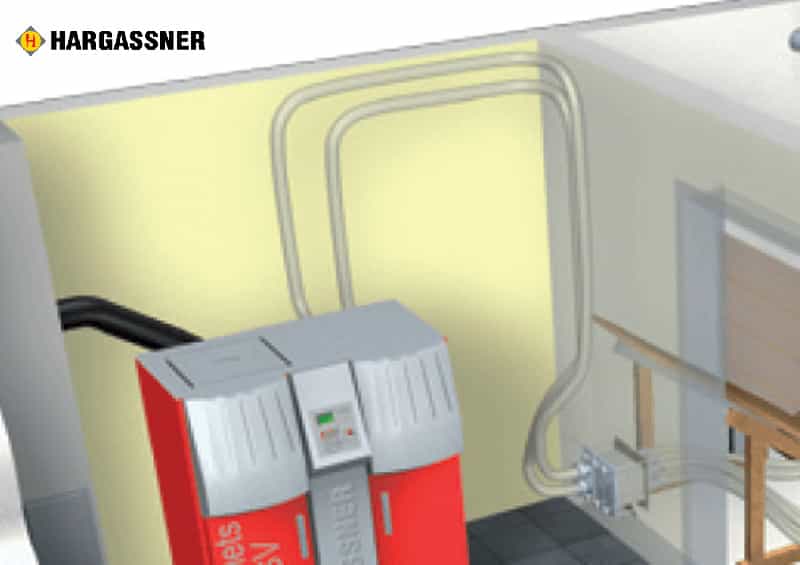

Le transfert pneumatique ou aspiration

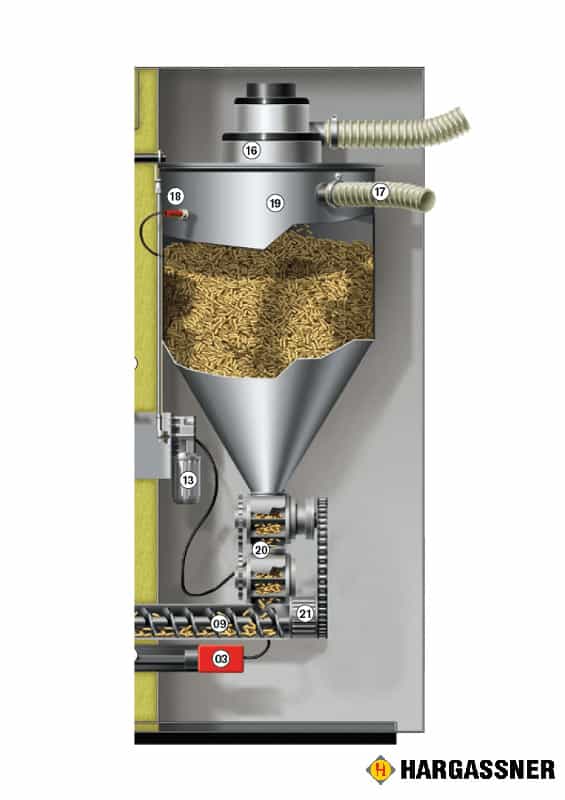

Un ou plusieurs extracteurs sont situés au fond du silo, par lesquels le granulé est aspiré dans un tuyau souple jusqu'à la chaudière.
Ce système permet toutes les libertés quant aux emplacements respectifs de la chaudière à granulés et du silo.
La vis sans fin
La vis sans fin

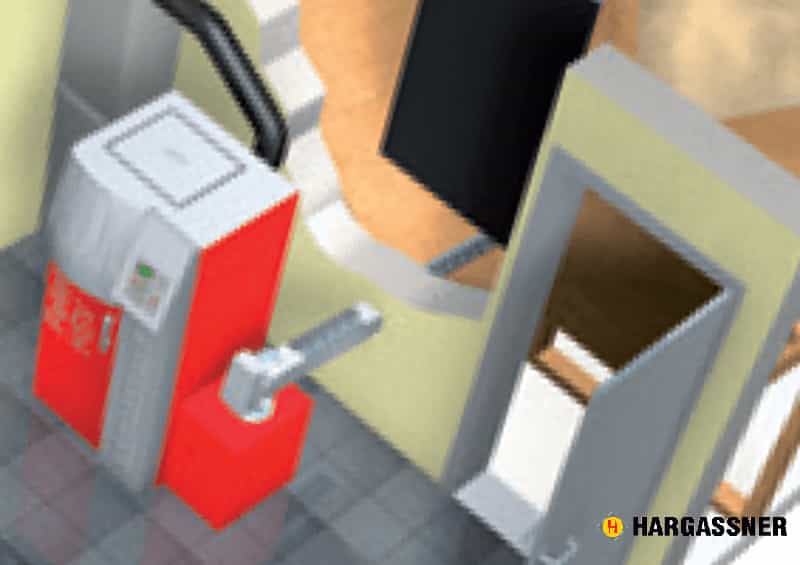

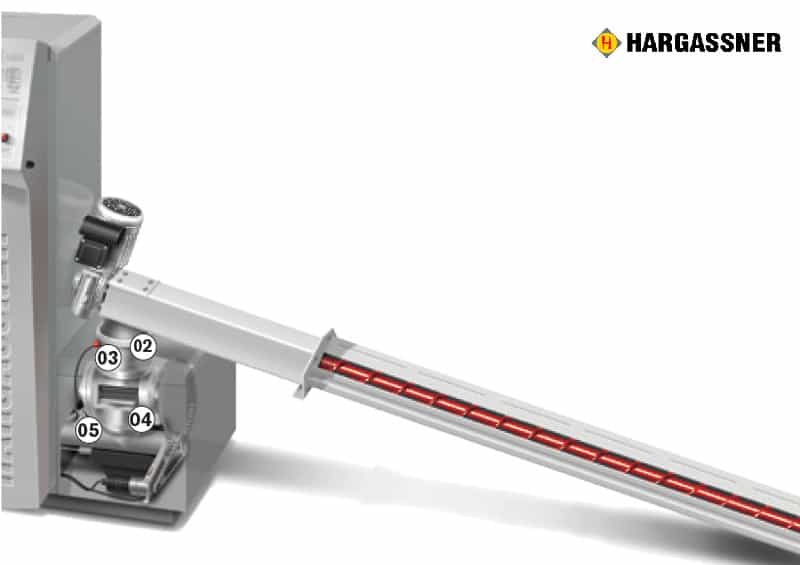

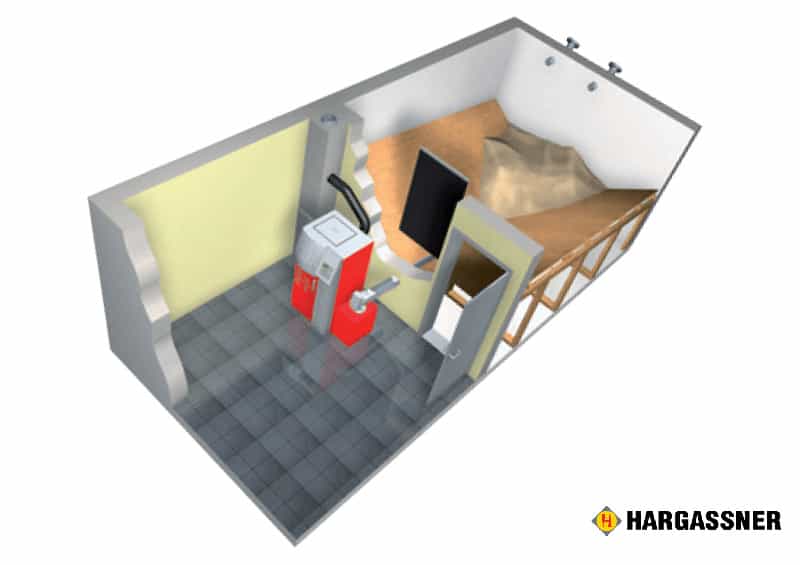

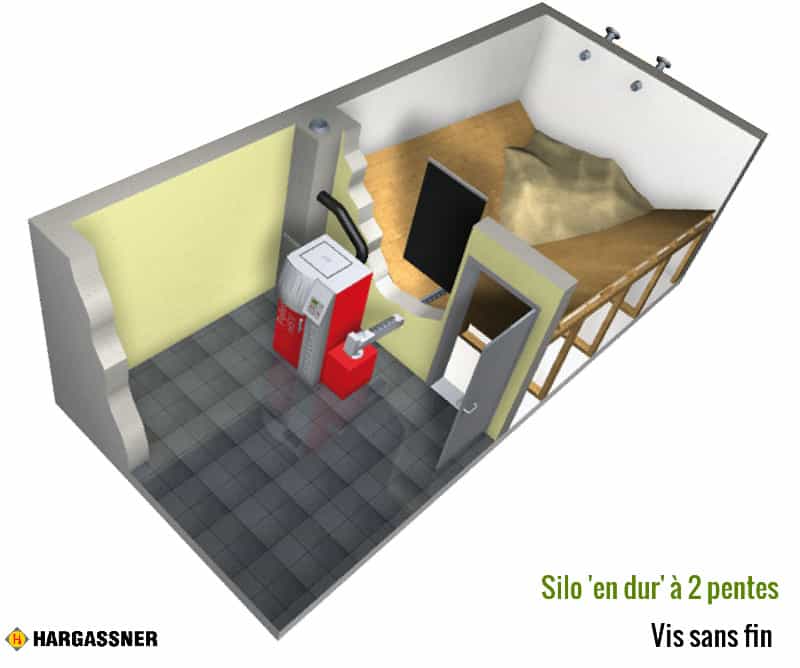

Un extracteur à vis directe est situé au fond du silo. Les pentes du silo s'emboitent dans les côtés de la vis sans fin qui, en tournant, convoie le granulé jusqu'à la chaudière qui, dans ce cas, est dépourvue de trémie. De par sa conception, ce sytème demande que le silo et la chaudière soient côte à côte.

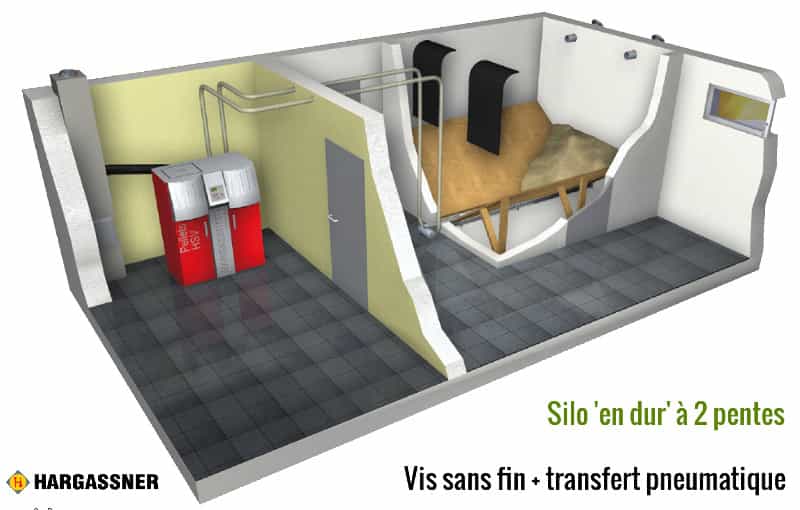

La solution mixte : pneumatique et vis sans fin

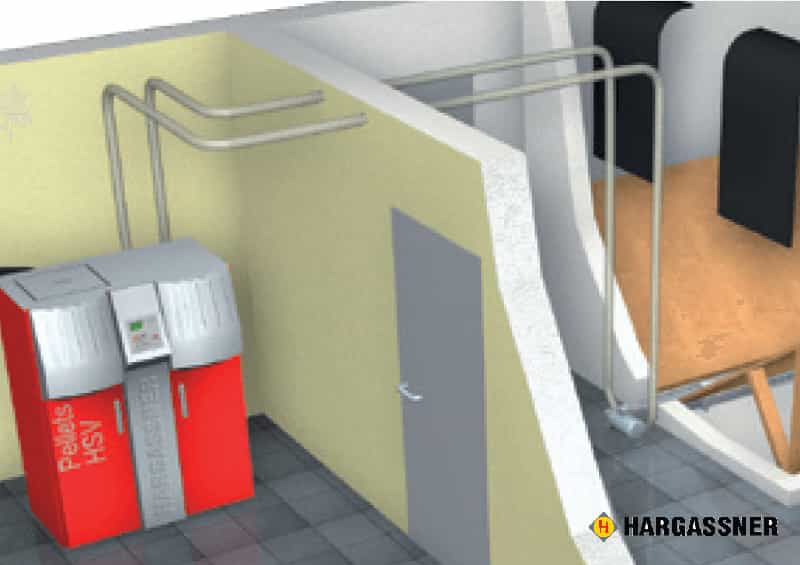

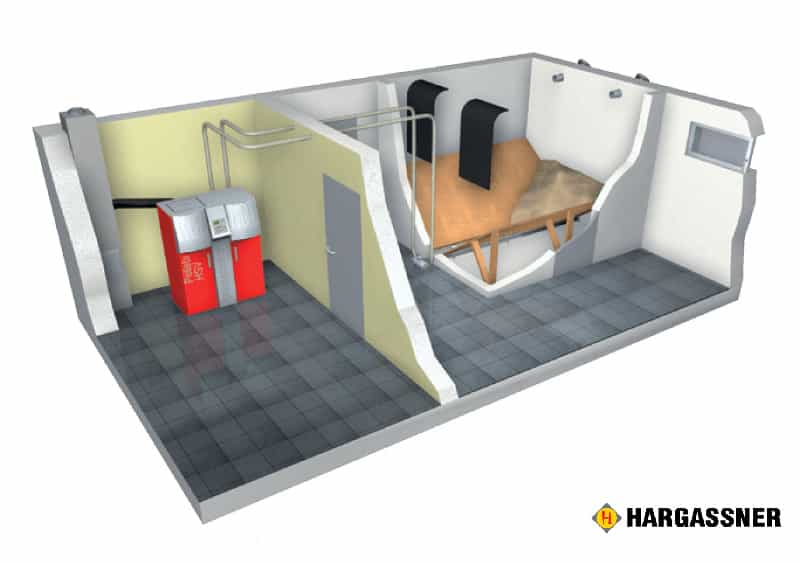

Enfin, il existe également un système mixte, qui combine les deux premiers, dans lequel une aspiration est montée au bout d'une vis sans fin.
Cette solution peut s'avérer nécessaire dans certaines configurations particulières.
Les combinaisons de silo et de systèmes d'extraction et transfert
Les différentes combinaisons de silo et de systèmes de transfert des granulés
Il existe une solution pour chaque configuration.
Voulez-vous connaître celle qui conviendrait chez vous ?
Devis gratuit et sans engagement
